【NLJD-400PH】非線形接合検出器

¥ 1,706,400 税込(送料&代引き手数料無料)

商品コード: NLJD-400PH

数量

3つの検索モード搭載、自動検索モード、手動検索モード、オーディオ検索モード、で高精度な電子装置(半導体電性デバイス)の検索が行えます。

非線形接合検出器の使用場所・環境について

1970年代アメリカでは、モスクワ・アメリカ大使館のコンクリート柱内の配線を詳しく調査した結果、多数のスパイ・バグを発見しました。これらのスパイ・バグ(盗聴器等の発信機器)は機密情報を密かに手に入れる目的のために、何者かが建物の建設中にスパイ・バグを設置したと推測されました。しかし、この時代ではこれらのスパイ・バグを発見するには建物の破壊を除いてそれらを発見する他の方法はありませんでした。

現在は、これらのスパイ・バグを調査するためにNLJD(ノンリニア・ジャンクション・ディテクター)と呼ばれる非線形結合検出器が使用されます。このNLJDは、近代的電子機器内の半導体電性コンポーネントを探査・探知・検出・発見・調査することができる特殊な検出器です。
NLJDが使用される場所・環境には次のようなものがあります。
1. 壁内に埋設された通信起爆型爆弾、床内部に隠された通信起爆型爆弾、地中に埋設された通信起爆型爆弾、荷物等に隠された通信起爆型爆弾、車両に隠された通信起爆型爆弾など、密かに仕掛けられた通信デバイスの探査・探知・検出・発見・調査に使用され威力を発揮しています。

2. プロフェッショナル・セキュリティチームによる室内・会議室など、密かに仕掛けられたスパイ・バグの半導体電性デバイスの探査・探知・検出・発見・調査に使用され威力を発揮しています。

3. 機密研究・開発などを行う施設の出入りに実施するセキュリティ・チェック、密かに隠し持つ携帯電話・記録装置・メモリ・SIM、密かに持ち出す携帯電話・記録装置・メモリ・SIMなどの半導体電性デバイスの探査・探知・検出・発見・調査に使用され威力を発揮しています。

4. 刑務所内に密かに持ち込まれ隠された携帯電話・SIMなどの半導体電性デバイスの探査・探知・検出・発見・調査に使用され威力を発揮しています。

5. 個人住宅、会社、企業内の室内・会議室・役員室・社長室など、密かに仕掛けられたスパイ・バグの半導体電性デバイスの探査・探知・検出・発見・調査に使用され威力を発揮しています。その他、セキュリティに係る重要な場所・環境で使用されています。
※スパイ・バグとは・・・個人情報・機密情報を密かに手に入れるために仕掛けられる電子機器(小型発信器・小型送信器 ・小型通信機器・小型音声記録装置・小型映像記録装置)、(例)無線式盗聴器・有線式盗聴器・無線式盗撮器・有線式盗撮器・デジタル型無線式盗聴器・デジタル型無線式盗撮器・デジタル通信端末・ICレコーダー・GPSトラッカー・GPS発信器・GPS追跡装置・GPSロガー・USB音声記録装置・USB映像記録装置などの機器もスパイ・バグになります。)

★非線形接合検出器の検出機能について

アンテナ送信部から放射されたシグナル・レーザーが電子装置(半導体電性デバイス)に遭遇すると、シグナル・レーザーは調波周波数レベルでリピートされます。このリピートされる調波周波数レベルは2倍調波、そして3倍調波としてリピートされます。NLJD(非線形接合検出器)は、リピートされるシグナルの2倍調波、そして3倍調波の調和的なレベルをモニターして、非線形接合点であるか、非線形接合点ではないか、を機器独自のデジタル信号処理アルゴリズムで分析し、結果をリアルタイムにディスプレーに表示する機器です。使用場所、使用環境、ターゲットとなる電子デバイスにより、シグナル・レーザーの出力(2W・4W・6W・8W・10W・~)の違いなどを含め、さまざまなタイプのNLJD(非線形接合検出器)があります。

特徴・機能

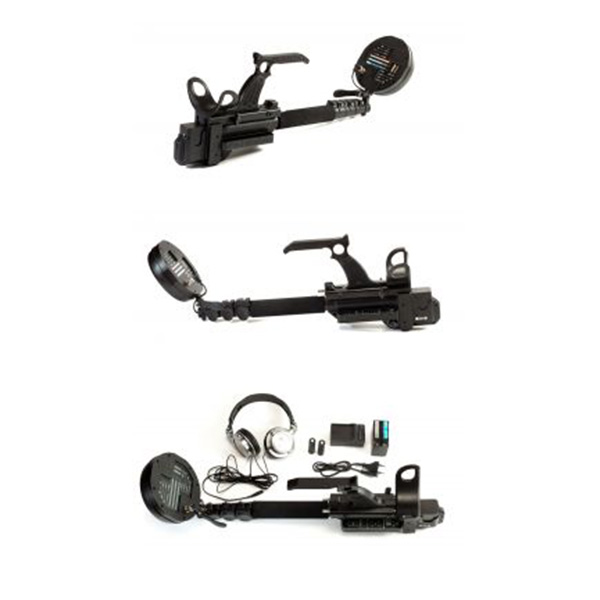

●NLJD-400PH(非線形接合検出器)

NLJD-400PHは、探索的なシグナル信号を照射し、リピート信号の戻りを分析します。NLJD検出器の主要な検出目的は電子デバイスです。それらの電子デバイスは、ダイオード、トランジスタ、マイクロチップなどの伝導性の要素と電子デバイスに関係した種々の半導体部品で構成され、典型的に回路プレートで出来ています。

それらの存在を検索する電磁波は、これらのループで可変起電力を誘発します。そして、非線形の現在の電圧曲線を持った電子部品が最初の符号より、もっと波長が短い高調波歪に変換されます。NLJD-400PHは、それらの高調波歪を受信します。より高い高調波歪は、同じく腐食した金属-金属のダイオード-酸化物によって放射され、金属の表面と接触することによって、もたらされた金属の構造物です。しかしながら、金属層群がいくぶん返すこれらの高調波歪は、異なった残像を示します。

NLJD-400PHは、高い確率で本物の半導体によって与えられる応答メッセージ、構造物あるいは腐食によって「偽造された」応答メッセージ、それらを区別することができます。 もう1つの重要な利点は、同時に2GHz~3GHz(2000MHz~3000MHz)帯域の周波数を照射することによって、部分的に障害をさえぎっている金属構造物に対して、高精度に半導体を検出します。そして、2番目の高調波歪(第2調波)と3番目の高調波歪(第3調波)の検出だけでなく、むしろ反射スペクトルの複合ピクチャを分析することができます。
個人情報及び機密情報を手に入れるため、壁、床、柱、天井、什器、家具、荷物、車及びレンガ材、ブロック材、コンクリート材、などに、密かに仕掛けられたGPSトラッカー(GPS発信器・GPS追跡装置)、GPSロガー、3G/GPSロガー、無線式盗聴器、デジタル型無線式盗聴器、無線式盗撮器、デジタル型無線式盗撮器、有線式盗撮カメラ、有線式盗聴マイク、携帯電話端末、スマートフォン・i-phone、PHS、ICレコーダー、メモリ、SIMカード、Wi-Fi通信端末、記録型盗聴盗撮器、半導体素子を構成する他の不正な電子デバイスなど、機器内部に構成される半導体電性デバイスを検索して、これらのスパイ・バグを特定し、発見することができます。これらのスパイ・バグの検索には電源のON/OFF、通信の有り/無し、発信の有り/無し、には関係がなく、半導体電性デバイスの検索が行えます。

●NLJD-400PHの特徴

  • 1. 3つの検索モード搭載、自動検索モード、手動検索モード、オーディオ検索モード、で高精度な電子装置(半導体電性デバイス)の検索が行えます。
  • 2. 人間工学に基づいたユニバーサルデザインで、大きな伸縮バーおよび引き込み式のアームレストは、ユーザーの快適な操作性を提供します。
  • 3. シグナル・レーザー放射最大ピーク値が2wを超えないため、リピート信号電子デバイスのダメージを回避します。
  • 4. 元の信号アルゴリズムを減らす偽陽性によって、選択性と反応率を高めます。
  • 5. 機器独自のデジタル信号処理アルゴリズムにより、検出誤警報確率が低減します。
  • 6. リピート信号の受信機の利得範囲は、8dbの5段階ステップで調整が行えます。
  • 7. オーディオ・モード機能搭載、復調信号を付属のヘッドフォンで聞くことができます。
  • 8. 充電池(満充電)1個で約6~8時間の連続運転が行え、充電池2個使用で約12~16時間の連続運転が行えます。
  • 9. 調整可能なチルト・アンテナモジュール機能で優れた操作性を発揮します。
  • 10. 専用の標準リチウムイオン充電池、専用の充電器を装備しています。
  • 11. オペレーティング・ソフトウェアーを更新するためのUSBポートを搭載しています。
  • 12. 耐衝撃アルミ製キャリングケースで本器の持ち運び、移動、不意の落下の際にも衝撃、損傷から本器を守ります。
  • 13. 当社が独自に作成した分かりやすい取扱説明書が付きます。
※オーディオ・モード(復調モード)は、目的対象物に対して復調信号を出力して、リピートされる応答信号を分析するための機能です。盗聴デバイスから復調された応答をNLJD-400PH付属のヘッドフォンによって聞くことができます。作動状態にある盗聴デバイスを探知することができます。

※大きな伸縮バーおよび引き込み式のアームレストは、高所の天井及び壁面などに対して自由に長さの調整(NLJD機器全体の長さ:600mm~1680mm)ができます。またアームレストにより、本体が身体にフィットし、快適な操作性が得られ、目的対象物の検索を容易にします。

●各部の名称

<シグナルレーザーユニット部>
各部の名称

アイテムNo. 説明 パネルの表示
1 電源インジケーター POWER
2 and 3 任意のモード・インジケーター ※ 黄色 OPT1,OPT2
4 脅威型応答レベルの16セグメント計 1
5 MOM型応答レベルの16セグメント計 ブルー 2
6 反射レベルの16セグメント計 3
7 選択された受信機の感度の5セグメント計 黄色 SENS
8 周波数の5セグメント計:オーディオモードで組み合わせ 黄色 CH
9 制御・電源ケーブルのためのソケット
10 マイクロUSBポート
11 マニュアルゲインコントロール・インジケーター(手動利得制御) 黄色 MANUAL
12 オートゲインコントロール・インジケーター(自動利得制御) 黄色 AUTO
13 オーディオ表示ランプ 黄色 AUDIO
※OPT1,OPT2は、基本的なファームウェアのバージョンには含まれません。

<コントロールユニット部・バッテリー装着部>

コントロールユニット部
バッテリー装着部

アイテムNo. 説明
14 伸縮バー
15 手持ちグリップ
16 グリップ
17 引き込み式アームレスト
18 ヒンジジョイント(蝶番関節)&ヒンジジョイントのロッククランプ(蝶番関節のねじ)
19 コントロールユニット
20 電源ON/OFF&音量調整ボリュームスイッチ
21 バッテリーユニット
22 イヤホンジャック

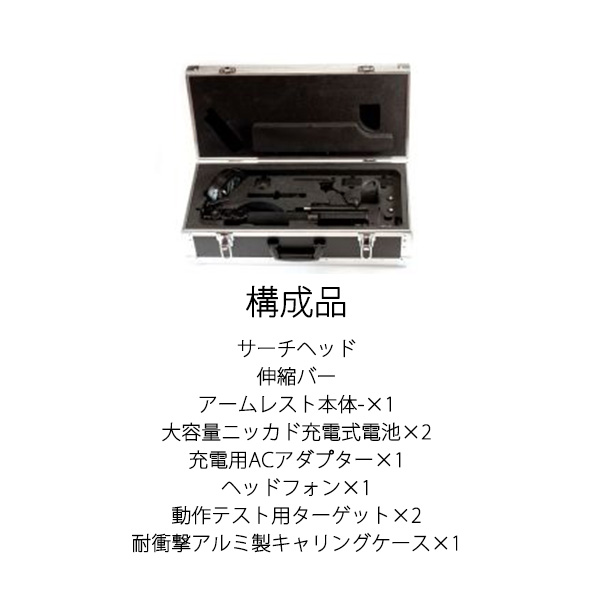

●パッケージの構成品

パッケージの構成品

アイテムNo. 説明 数量
1 NLJD-400PH 1
2 充電アダプター 1
3 ヘッドフォン 1
4 手持ちグリップ&グリップ 1
5 バッテリー 2
6 アームレスト 1
7 テストダミー#1 1
8 テストダミー#2 1
9 耐衝撃アルミ製キャリングケース 1
当社独自作成取扱説明書 1

●リピート信号波の受信モニター表示例

リピート信号波の受信モニター表示例
リピート信号波(2倍調波及び3倍調波)の
①脅威型応答のセグメントインジケーター(赤色LED)
②MON型応答のセグメントインジケーター(青色LED)
③反射レベルのセグメントインジケーター(白色LED
が、検出されている受信モニターの表示です。

脅威型応答のセグメントインジケーター(赤色LED)が上昇点灯し、ビープ音が鳴ります。
シグナル・レーザー波を照射した場所に半導体電性デバイス(非線形結合点)を含む機器があると知らせます。

●天井、家具、壁面等への検索例
(NLJD-402PH&NLJD-403PH)

伸縮バーを伸ばすことにより、NLJD機器全体の長さを510mm~1500mmに可変することができます。高い天井及び壁面に対してシグナルレーザーを照射することができ、快適な操作性を提供します。また、NLJD機器全体の長さを短くすれば、低い場所にある目的対象物に対しても、シグナルレーザーを照射することができます。
《 天井 》
天井の調査
《 ソファー 》
ソファーの調査
《 室内壁 》
室内壁の調査

製品説明

●特性


周波数範囲 2~3Ghz
最大放射ピーク電力 2W未満
アンテナ 円偏波
動作モード 自動検索モード、手動検索モード、オーディオ検索モード
マニュアルモード感度調整の範囲 40dB(8dBそれぞれの5段階)

●表示


表示方法 3段・16段階LEDバーグラフ
可聴方法 内蔵スピーカー&ヘッドフォン
電源 キヤノン BP 970 ニッカド バッテリー
満充電時の実行時間 6-8時間/1個(動作モードに応じて)
充電時間 10時間以上

●操作条件


温度 +5Co...+40Co
湿度 85%以下(未満+25Co)
充電池の重さ 2200g/2個
折りたたみ時のサイズ 600 mm x 160 mm x 260 mm(長さ・幅・高さ)
完全に伸ばした伸縮ハンドルとアームレストのサイズ 1680 mm × 160 mm × 260mm(長さ・幅・高さ)
フル装備時の重さ 7.8 kg(アルミ製キャリンケース含む)
